Комплектующие для дронов

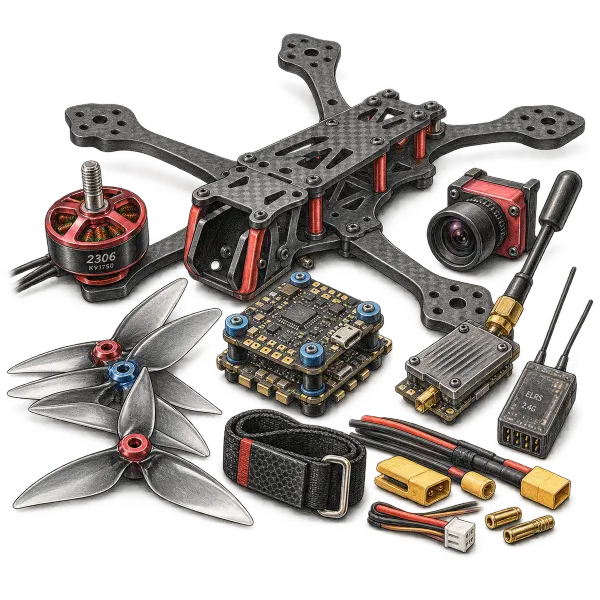

Комплектующие для сборки и ремонта FPV-дронов

При сборке квадрокоптера важно согласовать механическую часть, силовую установку, управление и видеосистему. Рама определяет доступное место для электроники и размер пропеллеров, моторы подбираются под питание и нагрузку, а полётный контроллер должен поддерживать подключение выбранного оборудования.

При ремонте готового дрона ориентируйтесь на маркировку установленной детали и документацию модели. Внешне похожие платы, двигатели и камеры могут отличаться характеристиками, распиновкой и способом крепления.

Рамы для квадрокоптеров и детали конструкции

Рама служит основой сборки. При выборе учитывайте допустимый диаметр пропеллеров, расстояния между монтажными отверстиями электроники, крепления моторов и размеры камеры. Проверьте, достаточно ли места для видеопередатчика, приёмника и аккумулятора.

Для ремонта рамы подбирают совместимые лучи, пластины, стойки и крепёж. Карбоновые листы и трубки могут использоваться в собственных конструкциях, но не являются готовой заменой детали без проверки размеров и прочности.

Бесколлекторные моторы и пропеллеры

Моторы для FPV-дронов выбирают по размеру статора, значению KV, допустимому напряжению и рекомендованным пропеллерам. KV характеризует обороты на вольт без нагрузки, а не мощность двигателя: сравнивать моторы только по этому числу недостаточно.

Для пропеллеров важны диаметр, шаг, количество лопастей, посадочное отверстие и направление вращения. Сочетание мотора и пропеллера влияет на тягу, потребляемый ток и нагрузку на регулятор. Ориентируйтесь на рекомендации и испытательные данные производителя двигателя.

Полётные контроллеры, регуляторы ESC и стеки

Полётный контроллер, или FC, обрабатывает данные датчиков и команды пилота, управляя работой моторов через регуляторы. При подборе проверьте поддержку нужной прошивки, монтажный формат, доступные UART-порты и выходы питания для периферии.

Регуляторы скорости ESC управляют бесколлекторными двигателями. Для квадрокоптеров используются отдельные регуляторы и платы 4-в-1. Основные параметры выбора — рабочее напряжение, допустимый длительный ток, поддерживаемые протоколы и условия охлаждения.

Стек FC + ESC объединяет полётный контроллер и регулятор в комплект. Это упрощает подбор пары плат, но совместимость стека с рамой, моторами, приёмником и видеосистемой всё равно нужно проверить. При замене одной платы сверяйте распиновку межплатного кабеля: одинаковые разъёмы не гарантируют одинаковое подключение.

FPV-камеры, видеопередатчики и видеоприёмники

FPV-система передаёт изображение с бортовой камеры на очки или монитор пилота. Для аналоговой системы подбирают совместимые камеру, видеопередатчик VTX и видеоприёмник VRX. Учитывают формат видеосигнала, рабочий диапазон, каналы, напряжение питания и подключение антенны.

Цифровую видеосистему выбирают с учётом совместимости конкретного воздушного модуля, камеры и FPV-очков. Компоненты разных цифровых систем нельзя считать взаимозаменяемыми; совместимость может зависеть также от поколения оборудования и версии прошивки.

При подборе камеры проверьте ширину корпуса и крепления в раме. Для видеопередатчика важны не только мощность, но и питание, размеры, охлаждение и поддержка управления настройками. Более высокая мощность сама по себе не гарантирует качественное изображение на всём маршруте.

Антенны для видеосвязи и радиоуправления

Антенну подбирают под рабочий диапазон и назначение оборудования. Для видеосвязи учитывают поляризацию, диаграмму направленности и тип разъёма. SMA и RP-SMA различаются устройством центрального контакта — проверяйте точное исполнение подключения.

Совместимость антенны с видеопередатчиком или радиоприёмником определяется её характеристиками. Одного совпадения размеров или внешнего вида недостаточно.

Радиоприёмники и аппаратура управления

Приёмник передаёт команды с пульта полётному контроллеру. При выборе учитывайте систему радиоуправления, частотный диапазон, совместимость прошивок и интерфейс подключения к FC.

Для оборудования ExpressLRS, или ELRS, сверяйте поддерживаемые диапазоны передающего модуля и приёмника. Обозначения 2,4 ГГц и 900 МГц относятся к разным диапазонам; для многодиапазонных устройств совместимость проверяют по документации конкретной модели.

Приёмник радиоуправления и видеоприёмник выполняют разные задачи: первый принимает команды пилота, второй — изображение с борта.

GPS-модули, питание, провода и крепления

Для расширения возможностей сборки используют совместимые GPS-модули, зуммеры, платы распределения питания и преобразователи напряжения BEC. Возможность подключения и доступные функции зависят от полётного контроллера и прошивки. Само наличие GPS-модуля не означает, что возврат или автономный полёт уже настроены.

Кабели, силовые разъёмы, конденсаторы, крепления и виброизоляционные элементы подбирают под электрические и монтажные требования сборки. При подключении электроники проверяйте напряжение питания и распиновку по документации производителя.

Как подобрать совместимые комплектующие

• Определите основу сборки: модель рамы, размер пропеллеров и назначение квадрокоптера.
• Согласуйте силовую установку: аккумулятор, моторы, пропеллеры и регуляторы ESC.
• Проверьте электронику: монтажные размеры, прошивку FC, необходимые порты и питание периферии.
• Выберите видеосистему: аналоговую или цифровую, с совместимыми камерой, передатчиком и оборудованием приёма.
• Проверьте радиоуправление: совместимость пульта или передающего модуля с приёмником.

Аккумуляторы LiPo, LiHV, Li-Ion и зарядные устройства вынесены в отдельный раздел «Аккумуляторы и зарядные устройства». Для дрона батарею подбирают по напряжению, допустимому току, массе, размерам и разъёму, а зарядник — по типу аккумулятора и количеству ячеек.

В интернет-магазине «Румашинки.рф» можно купить комплектующие и запчасти для квадрокоптеров и FPV-дронов с доставкой по Москве и России. Если нужна помощь с подбором, сообщите названия установленных компонентов и приложите фотографии маркировки и разъёмов.
