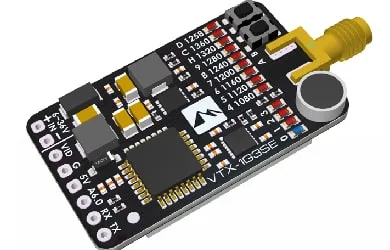

Модуль видеопередатчика Matek 1.2/1.3Ghz
Нет в наличии
- Проверяем перед отправкой
- По Москве — оплата при получении
- Доставка по Москве 500 ₽ на любую сумму, по России — СДЭК/Почта 1–10 дней. Подробнее
- Гарантия 60 дней, свой сервис-центр. Условия
Есть вопрос по товару? Напишите менеджеру — подскажем по совместимости, наличию и доставке.
Описание
Видеопередатчик Matek VTX-1G3 1.2/1.3GHz 9CH SE
Спецификация:
- 9CH версия (1080,1120,1160,1200,1240,1280,1320,1360,1258MHz), SKU: VTX-1G3SE-9
- RF выходная мощность: 0.1mw(0, pit mode), 25mw(1), 200mw(2), 800mw(3)
- CMS управление черезTramp протокол для 1.3G
- Управление кнопочное + LED индикация
- Встроенный AGC микрофон
- 6-36V DC IN (2-8S LiPo)
- Power Consumption: 40mA(0.1mw), 110mA(25mw), 150mA(200mw), 250mA(800mw) @12V IN
- Видео формат: NTSC or PAL
- Аудио: 6.5 MHz & 6.0MHz, встроенный микрофон 6.5MHz
- RF коннектор: SMA
Подключение:
- + IN-: 6-36V DC вход с защитой от неправильного подключения
- VID: видео вход
- G:земля
- 5V: выход бортового регулятора, Max. 1.5A!
- A6.0: аудио 6.0MHz вход
- RX: CMS управление через Tramp протокол
- TX & RX: UART для обновления ПО
Настройка:
- Press button-A to select RF output levels, 0 (blue LED)= 0.1mw pitmode, 1=25mw. 2=200mw, 3=800mw
- Press and hold the button-B for 2 seconds to enter the frequency setting. Frequency LED blinks
- Press the button-B to select the frequency (only 1258 and 1280 can be selected on US 2CH version)
- When the LED blinks at new frequency, no RF output on this frequency.
- New frequency and output will be enabled if no button action within 3 seconds
CMS:
- Connect “RX” to any spare UART-TX of flight controller, enable “VTX(Tramp) protocol” on corresponding UART.
- Copy and paste following command into CLI of BF4.1 or later release
- vtxtable bands 2
vtxtable channels 8
vtxtable band 1 1G3_A A 1080 1120 1160 1200 1240 1280 1320 1360
vtxtable band 2 1G3_B B 1080 1120 1160 1200 1258 1280 1320 1360
vtxtable powerlevels 3
vtxtable powervalues 25 200 800
vtxtable powerlabels 25 200 800
- When CMS control is enabled, button control will be overridden.
- only 1258 and 1280 can be enabled via CMS control on 2CH version.
Размеры:
- масса 9 грамм (без антенны)
- габариты: 36*21.5mm
Характеристики
| Частота | 1,3 ГГц |
|---|---|
| Мощность передатчика | 25 мВт |
| RF выходная мощность | 0.1mw(0, pit mode), 25mw(1), 200mw(2), 800mw(3) |
| Power Consumption | 40mA(0.1mw), 110mA(25mw), 150mA(200mw), 250mA(800mw) @12V IN |
| Видео формат | NTSC or PAL |
| Аудио | 6.5 MHz & 6.0MHz, встроенный микрофон 6.5MHz |
| RF коннектор | SMA |
| VID | видео вход |
| TX & RX | UART для обновления ПО |
| Габариты | 36*21.5mm |
Комплектация
- 1x 1.2/1.3G видеопередатчик VTX-1G3SE-9
- 1x Dipole antenna_SMA, center freq 1240MHz
