Радиоуправляемый планер X-UAV Mini Talon 1300 мм KIT

X-UAV Mini Talon 1300 KIT — радиоуправляемый планер с размахом крыла 1300 мм, длиной 830 мм и V-образным хвостовым оперением. Модель поставляется комплектом для сборки: силовую установку, аппаратуру управления и бортовое оборудование можно подобрать под собственную конфигурацию.

Mini Talon подойдёт для проекта, в котором важны доступ к электронике и возможность самостоятельно разместить компоненты. Просторный отсек фюзеляжа позволяет организовать установку аккумулятора, приёмника и оборудования для полётов от первого лица.

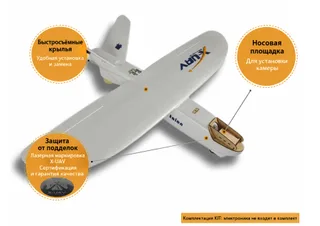

Особенности конструкции

• Корпус из EPO. Лёгкий вспененный материал используется для основных элементов планера.
• Фанерные детали лазерной резки. Применяются в конструкции внутренних элементов и крепления двигателя.
• Большой верхний люк. Упрощает доступ к аккумулятору, проводке и бортовой электронике при сборке и настройке.
• Крыло из двух консолей. Соединение карбоновой трубкой помогает собирать конструкцию и удобнее размещать разобранную модель при перевозке.
• V-образное оперение. Требует настройки соответствующего микширования каналов управления.
• Комплектация KIT. Позволяет самостоятельно выбрать двигатель, регулятор, сервоприводы и оборудование управления.

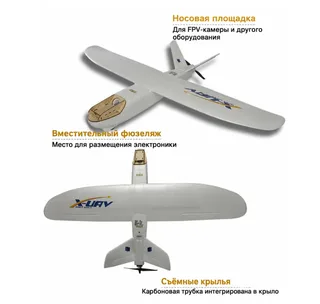

Удобный доступ к оборудованию

Большой люк в верхней части фюзеляжа облегчает установку компонентов и последующее обслуживание. Через него удобно подключать аккумулятор, проверять соединения и менять расположение оборудования при настройке центровки.

При сборке учитывайте не только свободное место, но и массу каждого компонента. Аккумулятор и дополнительная электроника влияют на полётный вес и балансировку модели.

Основа для FPV-проекта

Mini Talon можно оборудовать камерой и системой передачи изображения для полётов от первого лица. Бортовую камеру и видеопередатчик подбирают совместно с наземным видеоприёмником, очками или монитором.

Полётный контроллер устанавливают при необходимости стабилизации и других поддерживаемых им функций. Сам комплект KIT не включает готовую систему FPV или автоматического управления: возможности модели зависят от отдельно установленного оборудования и его настройки.

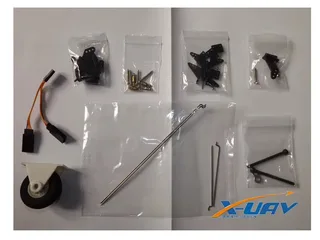

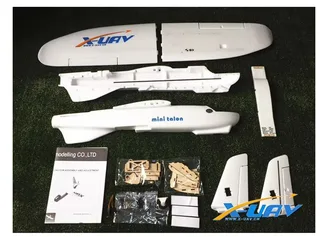

Что входит в комплект KIT

• Детали планера из EPO: фюзеляж, консоли крыла и хвостовое оперение.
• Фанерные элементы конструкции.
• Карбоновая соединительная трубка крыла.

Двигатель, регулятор, сервоприводы, аппаратура управления, аккумулятор и FPV-оборудование приобретаются отдельно.

Что потребуется для подготовки к полёту

• Аппаратура управления и совместимый приёмник. Минимум 4 канала с возможностью настройки V-tail; для дополнительных функций могут понадобиться дополнительные каналы.
• Бесколлекторный двигатель. В качестве ориентиров для подбора рассматриваются варианты 3536 или 2814 около 1000 KV, либо 2216 около 1250 KV. Совместимость проверяется для конкретного мотора.
• Регулятор оборотов. Ориентир — 40 А, с поддержкой выбранного питания и достаточным допустимым током для двигателя с установленным винтом.
• Сервоприводы. 4 штуки размерного класса 9 г, подходящие по габаритам и параметрам питания.
• Воздушный винт. Ориентир — 9×4,5 дюйма; окончательный размер выбирается по рекомендациям производителя двигателя для используемого аккумулятора.
• Аккумулятор. LiPo 4S 14,8 В при условии совместимости с выбранной силовой установкой. Ёмкость подбирается по размерам, массе и требуемой центровке.
• Зарядное устройство. С поддержкой балансировочной зарядки выбранного LiPo-аккумулятора.

Аккумуляторы ёмкостью 5000 и 10 000 мАч отличаются массой и габаритами, поэтому их нельзя считать равноценной заменой друг другу. Перед установкой проверьте размещение в отсеке, итоговый полётный вес и центровку. Продолжительность полёта зависит от всей конфигурации и режима использования.

Подготовка модели

После сборки потребуется настроить V-образное оперение, проверить направления и расходы рулей, закрепить оборудование и выставить центровку по инструкции к модели. Указанный диапазон полётного веса относится к оснащённому планеру и не является обозначением допустимой полезной нагрузки.
