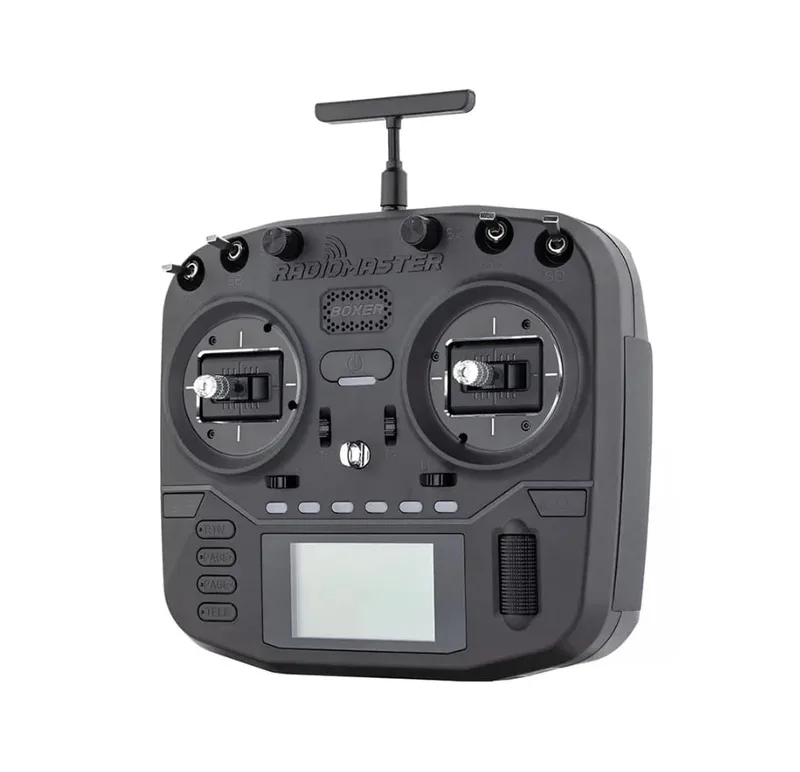

Аппаратура управления RadioMaster Boxer M2 ELRS 2.4 ГГц

RadioMaster Boxer M2 ELRS — пульт управления со встроенным радиомодулем ExpressLRS 2,4 ГГц и прошивкой EdgeTX. Он подходит для FPV-квадрокоптеров, радиоуправляемых самолётов, планеров и другой техники с совместимым приёмником. Полноразмерные стики на датчиках Холла сочетаются с корпусом размером 235×178×77 мм, который удобно брать на полёты в комплектном кейсе.

В этой версии используется раскладка Mode 2: газ расположен на левом стике. Аккумулятор и приёмник в комплект не входят — их подбирают отдельно под питание передатчика и оборудование модели.

Что выделяет RadioMaster Boxer

• Встроенный ExpressLRS 2,4 ГГц. Для работы с совместимым ELRS-приёмником не требуется отдельный передающий модуль.
• Полноразмерные стики V4.0 на датчиках Холла. Бесконтактные датчики считывают положение стиков без использования контактных дорожек потенциометров.
• Прошивка EdgeTX. Позволяет создавать настройки для разных моделей, назначать переключатели, настраивать расходы, экспоненты и микширование каналов.
• Программируемый шестипозиционный переключатель. Удобен для выбора полётных режимов и других назначенных функций.
• Отсек JR для внешнего модуля. Даёт возможность расширить совместимость аппаратуры при установке подходящего оборудования.
• Зарядка через USB-C. Поддерживается QC3.0 с максимальным током зарядки 2 А.
• Кейс и защита стиков в комплекте. Помогают аккуратно перевозить и хранить аппаратуру.

ExpressLRS: настройка под вашу модель

Внутренний модуль ELRS поддерживает частоту передачи пакетов до 1000 Гц. Доступные режимы зависят от приёмника и используемой прошивки. Для охлаждения радиомодуля в Boxer ELRS установлен вентилятор, а съёмная Т-образная антенна позволяет менять её положение.

Для работы встроенного модуля нужен приёмник ExpressLRS диапазона 2,4 ГГц с совместимыми настройками и версией прошивки. Приёмники ELRS 868/915 МГц напрямую с этим модулем не работают. Для самолёта с обычными сервоприводами можно подобрать совместимый ELRS-приёмник с PWM-выходами, для модели с полётным контроллером — приёмник с подходящим интерфейсом подключения.

Управление и эргономика

Boxer оснащён полноразмерными стиками V4.0, сменными рукоятками и текстильной ручкой для переноски. Переключатель SE имеет фиксацию, а SF возвращается в исходное положение после отпускания. Назначения органов управления задаются в настройках модели.

Монохромный ЖК-дисплей с разрешением 128×64 пикселя используется для меню, настройки аппаратуры и отображения доступных данных. Предустановленная SD-карта входит в оснащение передатчика.

Питание и зарядка

Аппаратура работает от аккумулятора LiPo 2S 7,4 В подходящего размера либо от двух Li-ion элементов 18650, установленных в комплектный лоток. Рабочий диапазон входного напряжения составляет 6,6–8,4 В. Батарейный отсек рассчитан в том числе на совместимый аккумулятор RadioMaster 2S 6200 мАч.

Аккумуляторы приобретаются отдельно. Продолжительность работы зависит от их ёмкости, мощности радиомодуля, выбранного режима связи и использования внешнего модуля.

Что потребуется дополнительно

• Совместимый аккумулятор LiPo 2S либо два подходящих Li-ion аккумулятора 18650.
• Приёмник ExpressLRS 2,4 ГГц, если он ещё не установлен на модели.
• Совместимый источник питания USB для зарядки аппаратуры.
